Első generációs próbapanel

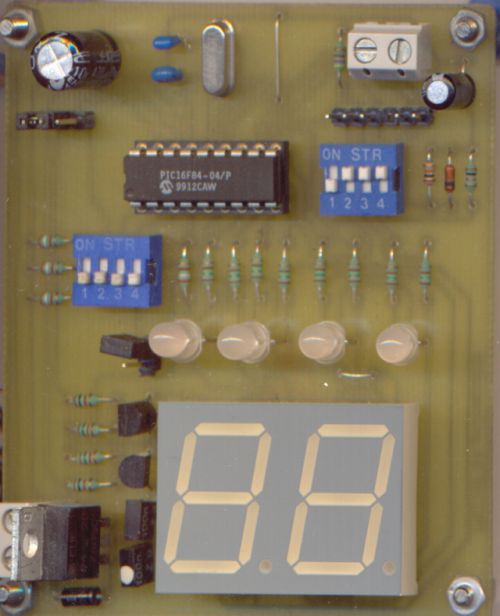

A megírt programjaink tesztelésére alkalmas az általam tervezett, ismertetésre kerülő egyszerű próbapanel. Ez főleg a kezdők számára ajánlott, akik most ismerkednek a PIC rejtelmeivel. Az eszköz a 16F84 fogadására alkalmas. Tartalmaz 4 db kétszínű LED-et, 2 db hétszegmenses kijelzőt egy 4-es DIP kapcsolót. A panelon lehetőség nyílik egyszerű feladatok gyakorlására:
    - kimenetek be- és kikapcsolása
    - kapcsolók lekérdezése, pergésmentesítés
    - hétszegmenses kijelző illesztése, multiplex üzemmód
    - megszakítások, ugrótáblák használata
    - PWM jel előállítása, stb.
A beépített ICSP csatlakózó lehetővé teszi, hogy nem kell a PIC-et kiszedni az égetéshez. A nyákterv méretarányos, így a pdf-ből közvetlenül nyomtatható a film!

  V1.2 letöltés:
     Próbabanel V1.2 A kész V1.2
    kapcsolási rajz
    alkatrészjegyzék
    beültetési rajz
    nyákterv

Második generációs próbanel

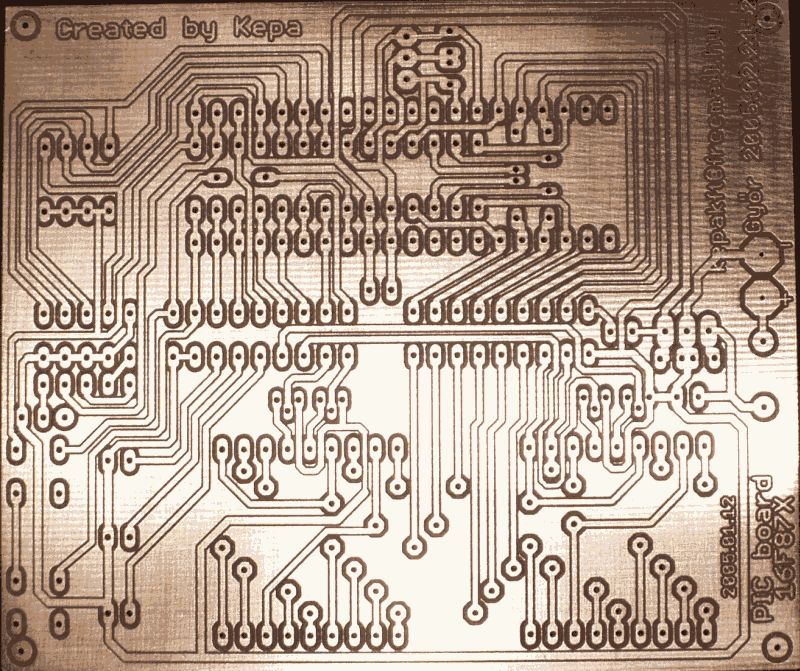

Ez a próbapanel haladóknak  készült a 16F87X sorozatú mikrovezérlőkhöz. Az ötletet a győri mikrovezérlő versenyek gyakorlati feladatai adták, ez alapján készült a kapcsolás. A nyákot volt tanítványom Kerényi Pál (KEPA) tervezte.
Felépítésében lényeges különbség, hogy 4 db hétszegmenses kijelzőt tud kezelni.

Néhány mintapélda a próbapanelhoz:
    - közlekedési lámpa vezérlése
    - reakcióidő mérése
    - digitális óra
    - számológép, stb.

  V 2.1 letöltés:   Próbapanel V2.1
    kapcsolási rajz
    alkatrészjegyzék
    beültetési rajz
    nyákterv

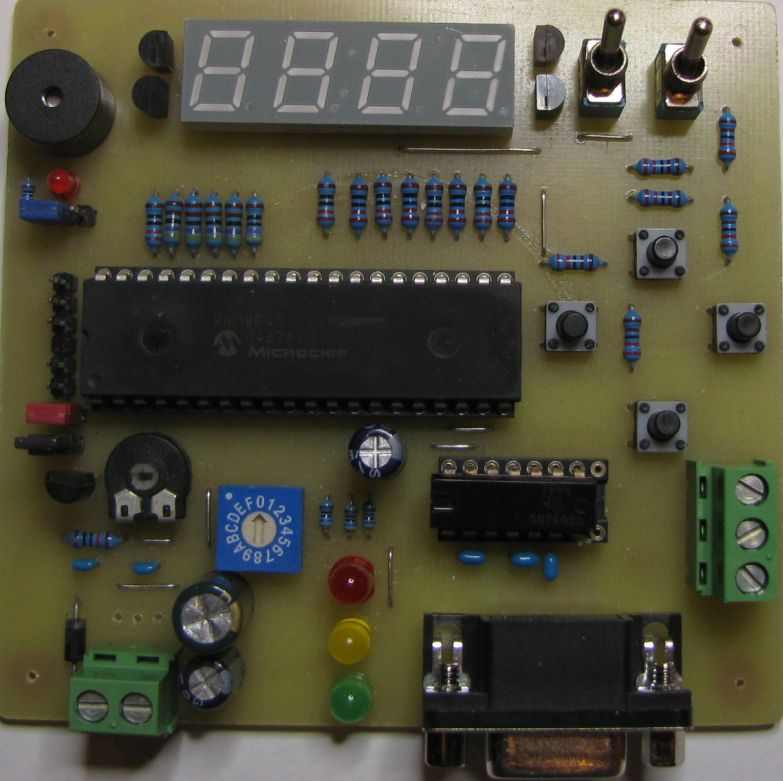

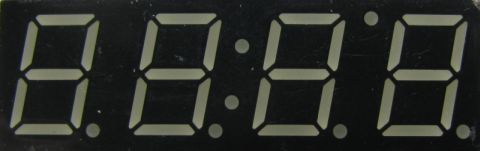

A második generációs próbanel második verziója (V2.2) számos újítást tartalmaz az elődjéhez képest. Először is a kijelző került lecserélésre. Az új kijelző is négy digites, azonban ez egyetlen részből áll. A kijelzőn belül az azonos szegmensek (a-g) össze vannak kötve, így a nyomtatott áramkör tervezése könnyebbé válik. Természtesen így csak multiplex üzemmódban használható, de ez nem probléma, mert a próbapanelon amúgy is így lett tervezve. A Kijelző második és a harmadik kijelző között taláható egy kettőspont is, így remek óra programot lehet rá írni. Ezen kívül a harmadik kijelző után egy felső pont is található (lásd az ábrán.)

  V2.2 letöltés:   Próbapanel V2.2
    kapcsolási rajz
    alkatrészjegyzék
    beültetési rajz
    nyákterv

Harmadik generációs próbapanel

A harmadik generációs próbapanel  "profiknak"  készült a 18F4X2 sorozatú mikrovezérlőkhöz. Tartalmaz LED-eket (8 db piros, 4 db kétszínű, 1 db RGB), hétszegmenses kijelzőt (4 db), LCD kijelzőt, mátrix tasztatúrát, kapcsolókat (4 db), nyomógombot.

Néhány mintapélda a próbapanelhoz:
    - LCD kijelző illesztése
    - "Knight Rider" 8 LED-en
    - Sziporkázó színek RGB LED-del
    - IIC busz használata
    - Kommunikáció PC-vel a soros porton

  Letöltések:
    kapcsolási rajz
    beültetési rajz
    nyákterv
    alkatrészjegyzék
